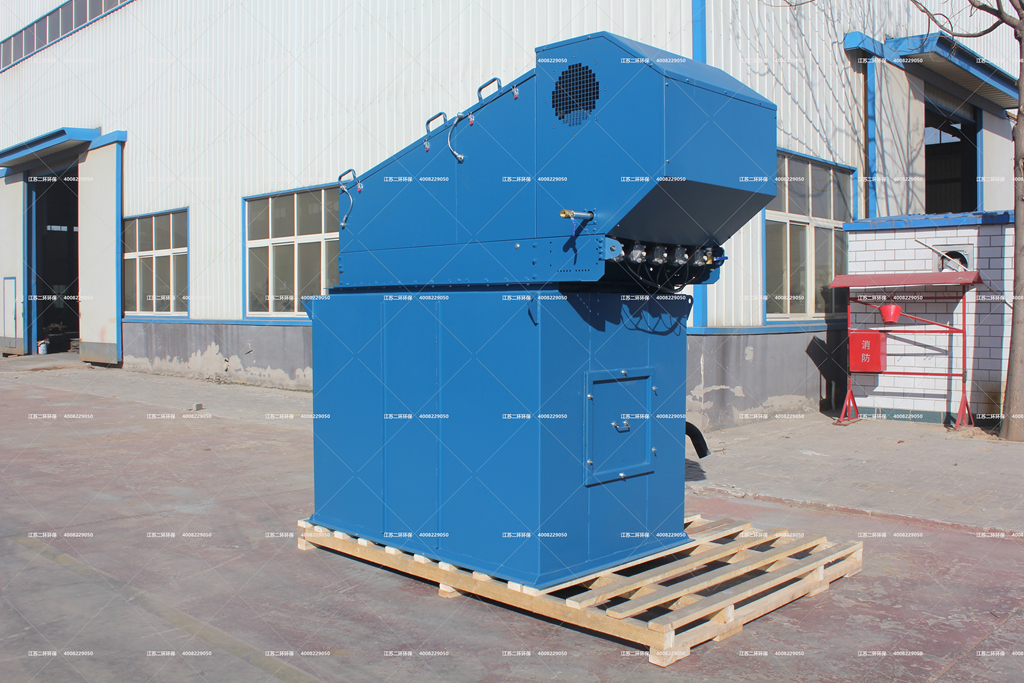

扁布袋除尘器

  • 产品分类: 滤袋式除尘器
  • 布袋除尘器采用布袋作为核心过滤单元,利用电磁脉冲阀,启闭压缩空气喷吹清灰作业的除尘器。
  • 订购热线:400-822-9050

产品简介


*推荐室内安装:厂区整洁、美观。

1、
DLMC型扁布袋除尘器在同等过滤面积下比圆布袋除尘器占地面积更小。
2、DLMC型扁布袋除尘器又称为旁插式扁布袋除尘器、信封刀片式扁布袋除尘器。
3、其与常规不一样的扁布袋笼架集成文氏管于一体,类似鲨鱼鳃的文丘里,脉冲时可以引入更多的周边气流,喷吹力大,清灰效果好。

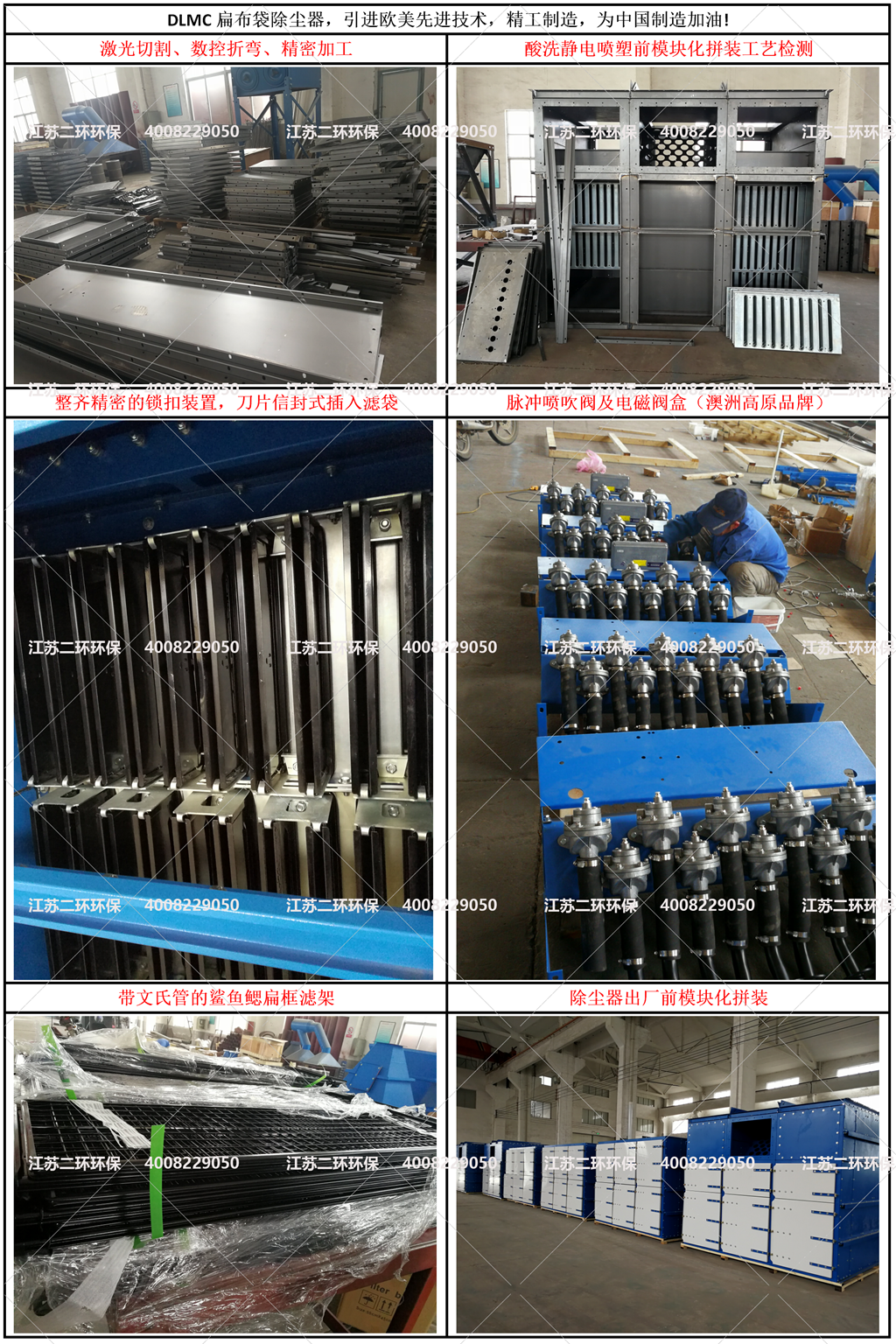

4、采用模块化制造,积木式拼装工艺,整机内外静电喷塑。
5、设备正面开门,方便快捷插入布袋笼架,更换维护方便,占地面积小,通常安装在室内。
6、扁布袋除尘器正常使用寿命均在10年以上,在军事舰艇、航海轮船、武器测试中心、打靶场、黄金冶炼、烟草制造等地方,经常能看到其身影。
7、采用PTFE覆膜再配合高效HEPA过滤器,可以净化0.3Um粉尘效率达99.9%,扁布袋除尘器可以安装在室内无烟囱零排放,没有空调暖气冷热能量损失。
工艺流程:
污染源产生点→吸罩收集→支风管抽风→主风管抽风→除尘器过滤→动力风机→排风。



1、能用滤筒除尘器的粉尘介质工况,都可以使用布袋除尘器;(滤筒一般都是常温工况,高温滤筒价格昂贵,很少选用)
2、能用布袋除尘器的粉尘介质工况,不一定能用滤筒除尘器;(布袋高温可以耐250摄氏度,满足很多工况)
3、滤筒是多褶皱结构,容易堵粉;布袋是表面光滑,不易积粉;
4、普通圆布袋除尘器,布袋如果长4米,则顶部就需要预留4米的抽插布袋的安装空间;

5、布袋越长,其笼架底部就越容易发生碰撞摩擦,因此检修时会发现袋笼底部会被磨破;
6、怕底部磨损,所以就用低压脉冲清灰,风速放慢,增加布袋数量,提高表面积,整体设备做大,增加了投资成本;
7、扁布袋除尘器笼架通常为1.5米,厚实耐压,使用寿命长;旁插式安装,不占用顶部空间。
8、扁布袋除尘器可以碎片化进场安装,受安装场地局限性较小。



1、不同的模块,具有不同的风量,相同的模块,具有相同的配置。滤速一般在1-2m/s之间为优。
2、过滤面积(平方米)*过滤风速(米/分钟)*60=风量(立方米/小时),外行问风量,内行只谈面积。
3、同等高度、同等深度,不同宽度的模块,可以任意拼装组合成所需风量的组合机型。
4、每个模块具有标准的尺寸、额定配置、风量。滤袋通常有1.2、1.5、2.0米三种规格,1层模块10只滤袋。
5、例如现在购买的是4万风量的整机,以后技改,可以拆分成4台1万风量的单机。
6、例如需求4万风量的除尘器,则购买4个1万风量的模块组合而成。

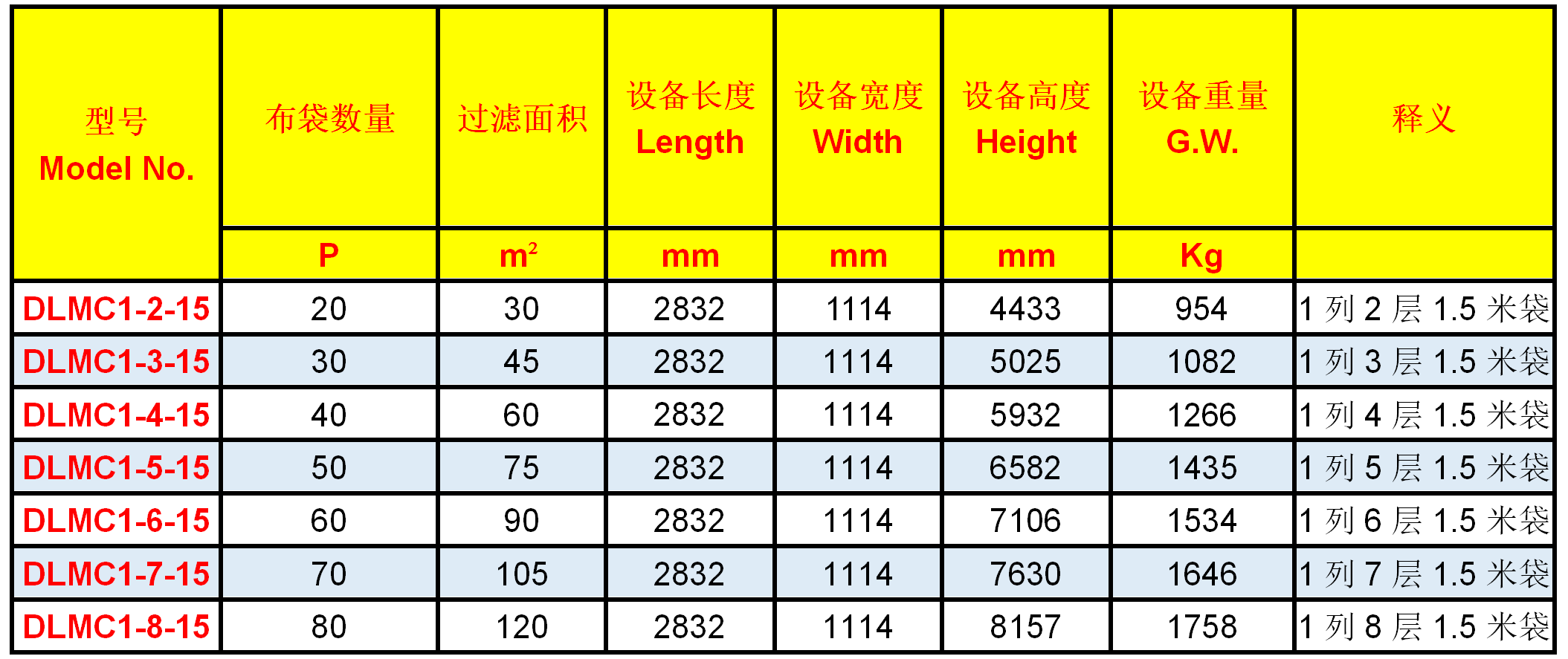

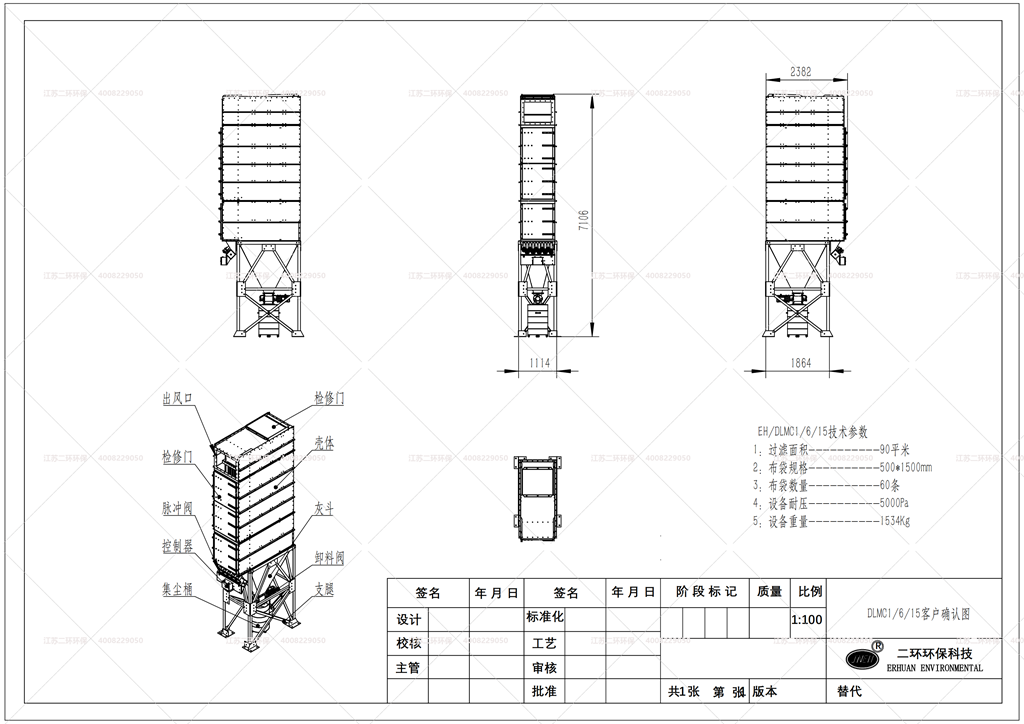

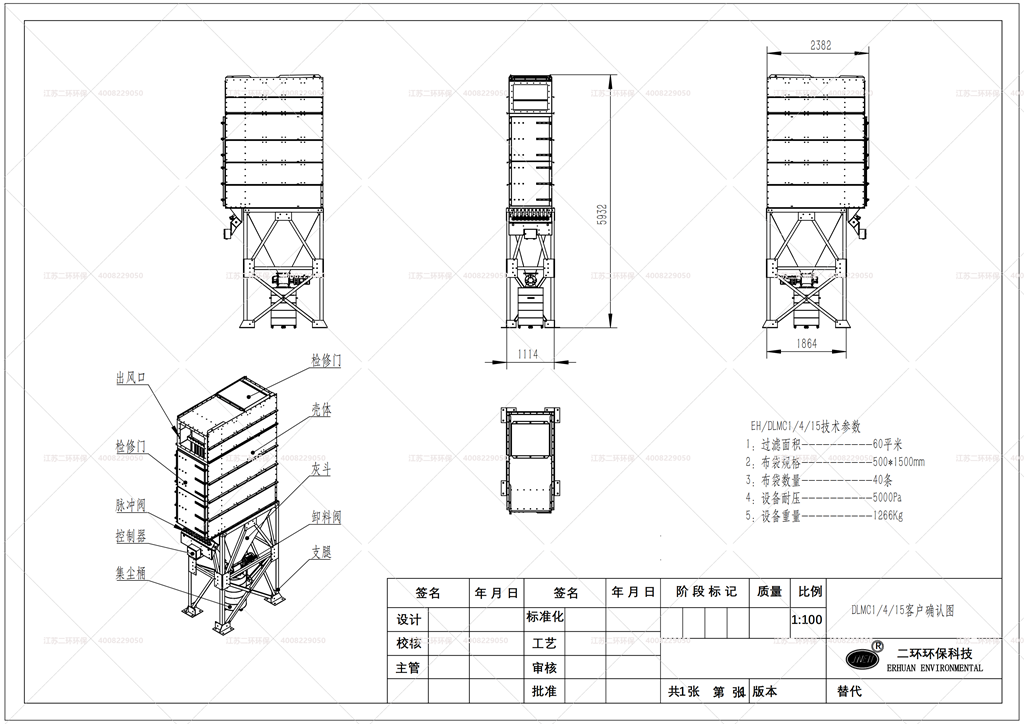

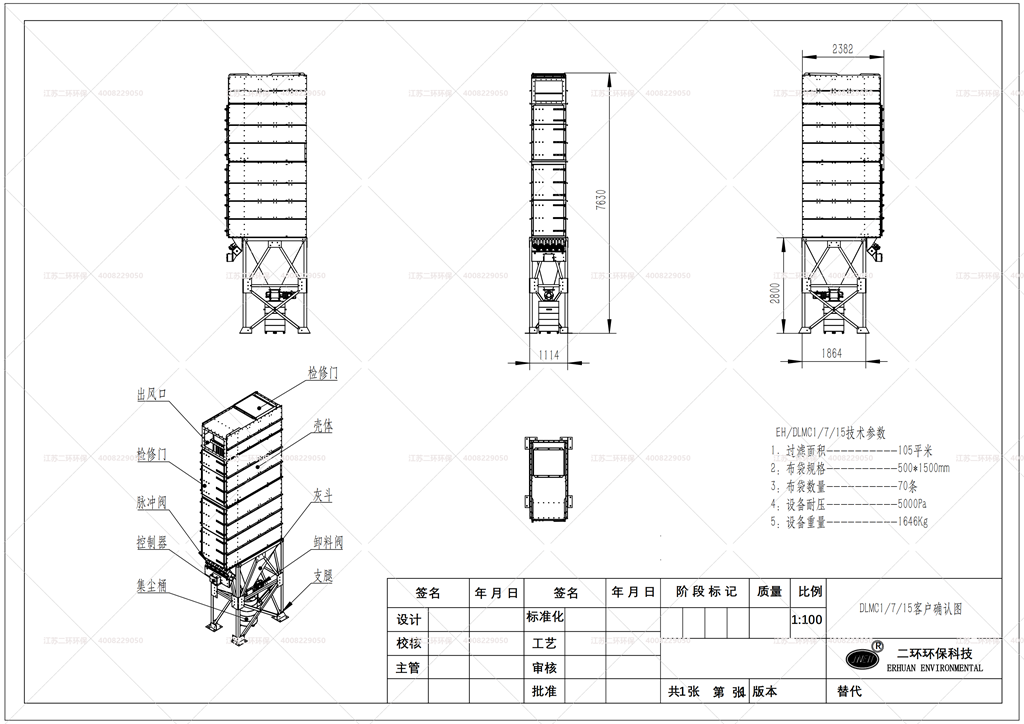

7、以上为7种单模规格,增加N列模块数,即总风量为N倍单模块风量,每增加1列宽度增加1米。

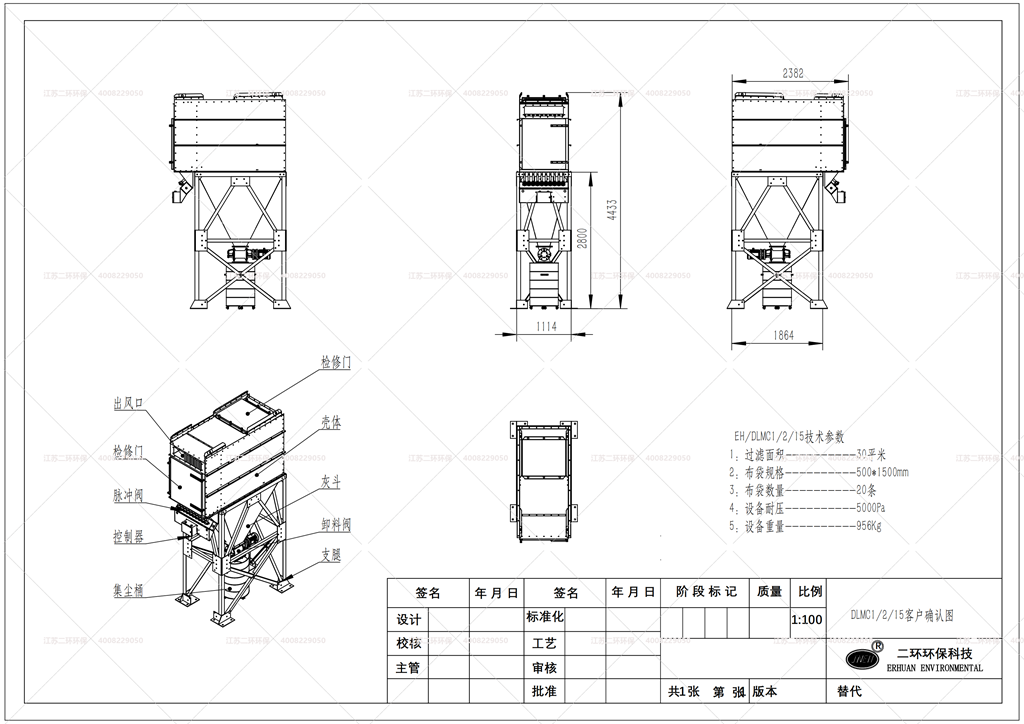

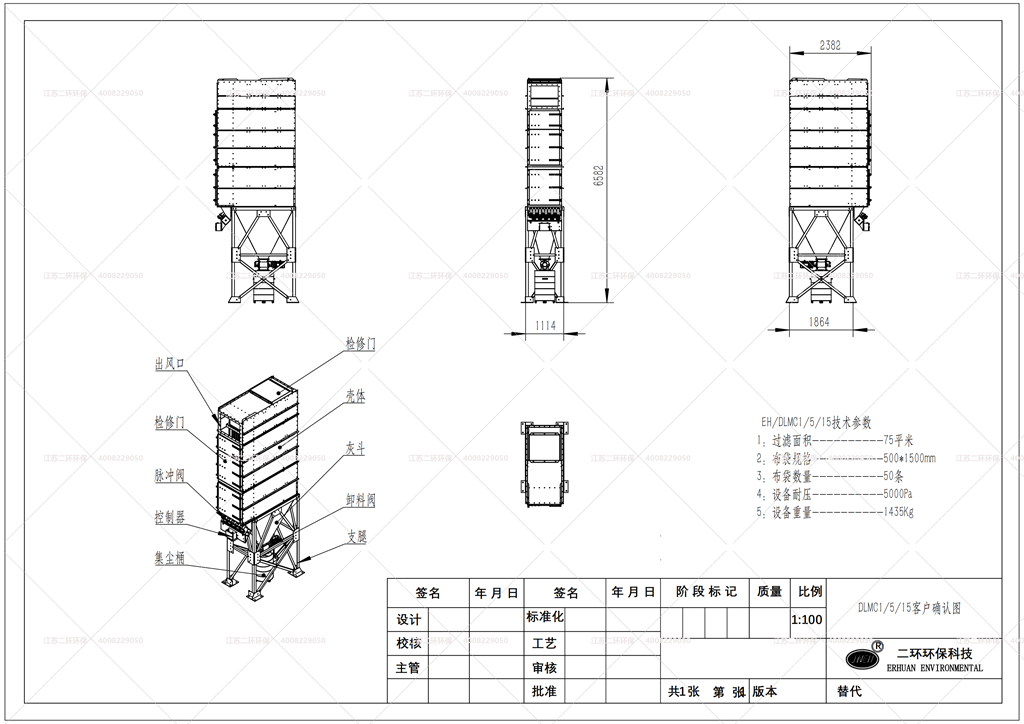

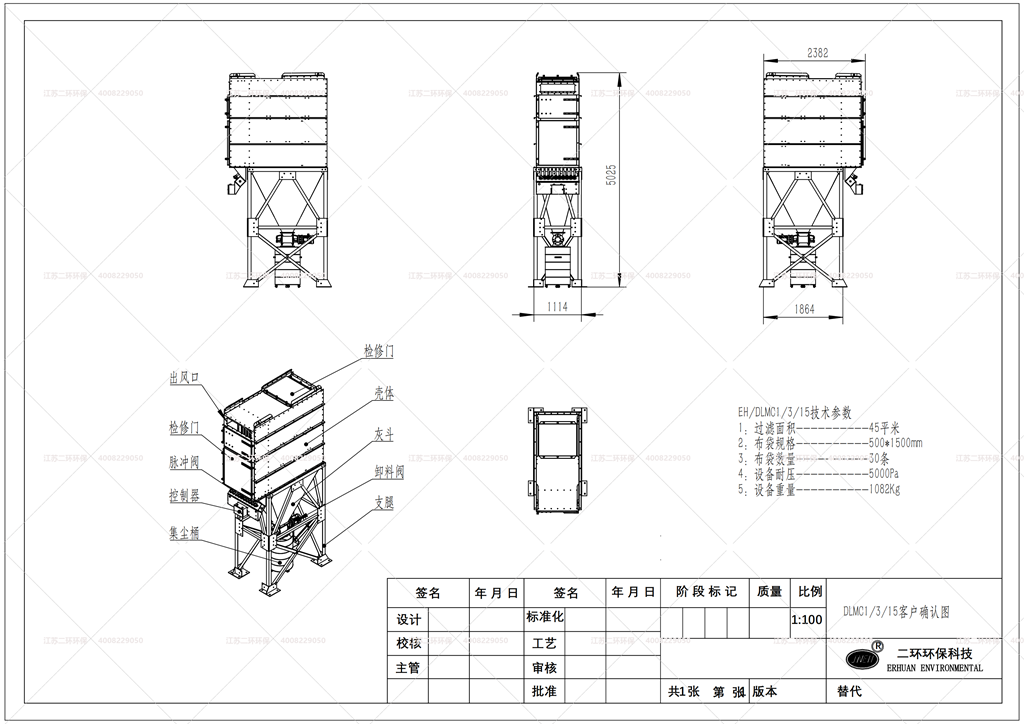

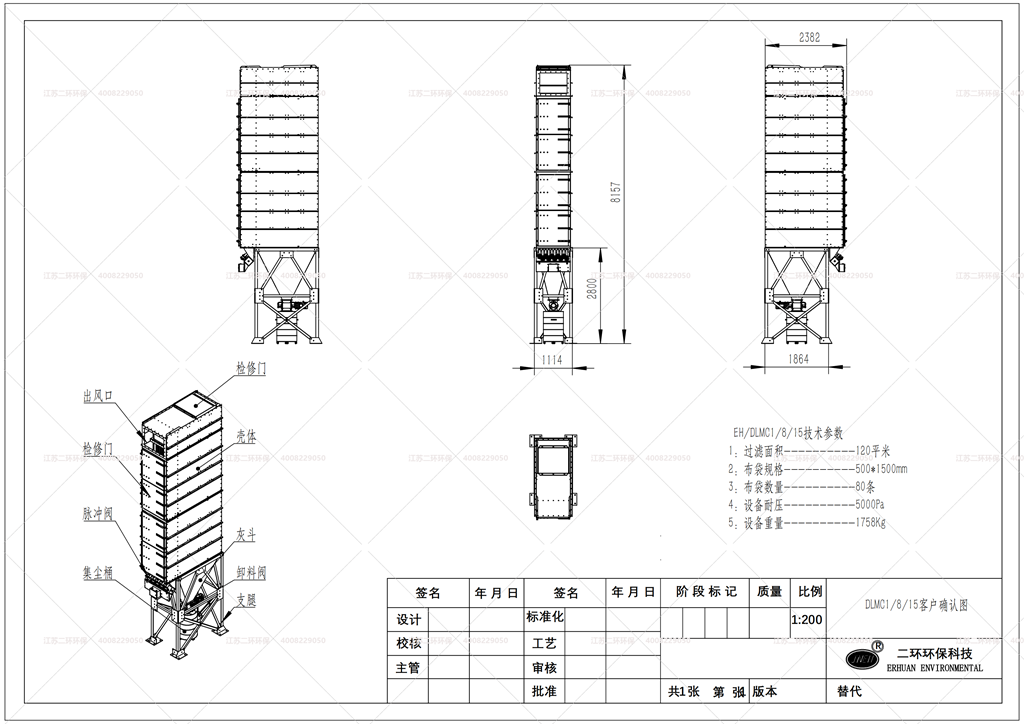

8、以DLMC4-8-15为例,表示4个8层的模块,采用1.5米滤袋,总共320袋。体积为2832*4114*8157MM。


扁布袋除尘器分为DLMC模块型与DLMV一体机型(仓顶)

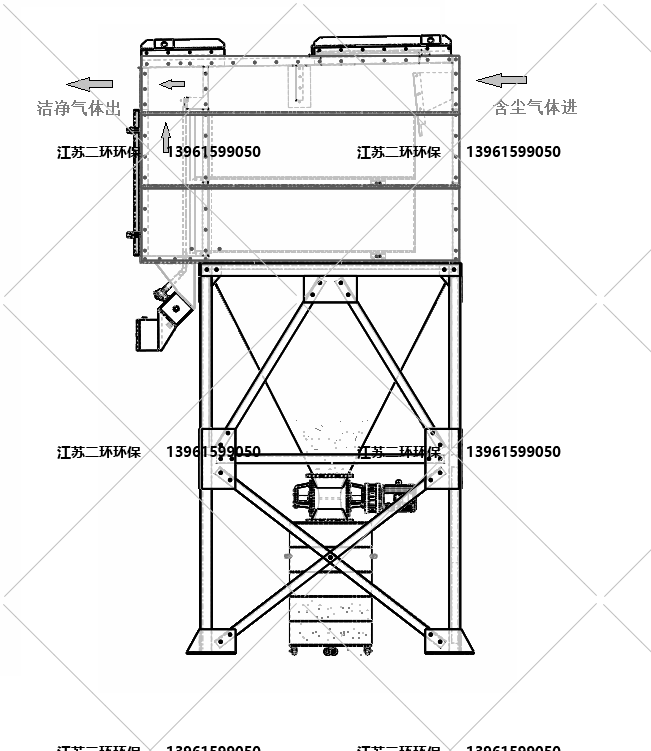

1、接通电源与压缩空气,按下开关按钮,引风机启动,除尘器开始工作。
2、烟尘在风机风动力作用下,经过抽风管道,进入布袋表面。由于气流截面突然扩大及气流分布板的作用,风速骤降,气流中一部分粗大颗粒在风动力和惯性力的作用下相互碰撞,自然沉降到底部集灰斗;粒度细、密度小的尘粒,通过扩散和筛滤等组合效应,沉积在布袋滤料的外表面上而被拦截。
3、洁净的气体穿透滤料,从布袋内壁集中排出,进入洁净室。
4、洁净室中的空气由经风机抽出直接排放在车间内,无排放烟囱。
5、过滤元件布袋的阻力,随着滤料表面粉尘积累层厚度的增加而增大。
6、喷吹控制方式可以分为压差控制、时序控制、人工控制。指针式的压差仪表会实时监测滤筒压差,直观可读。脉冲控制仪会自动进行启闭阀门,开启压缩空气喷吹清灰。

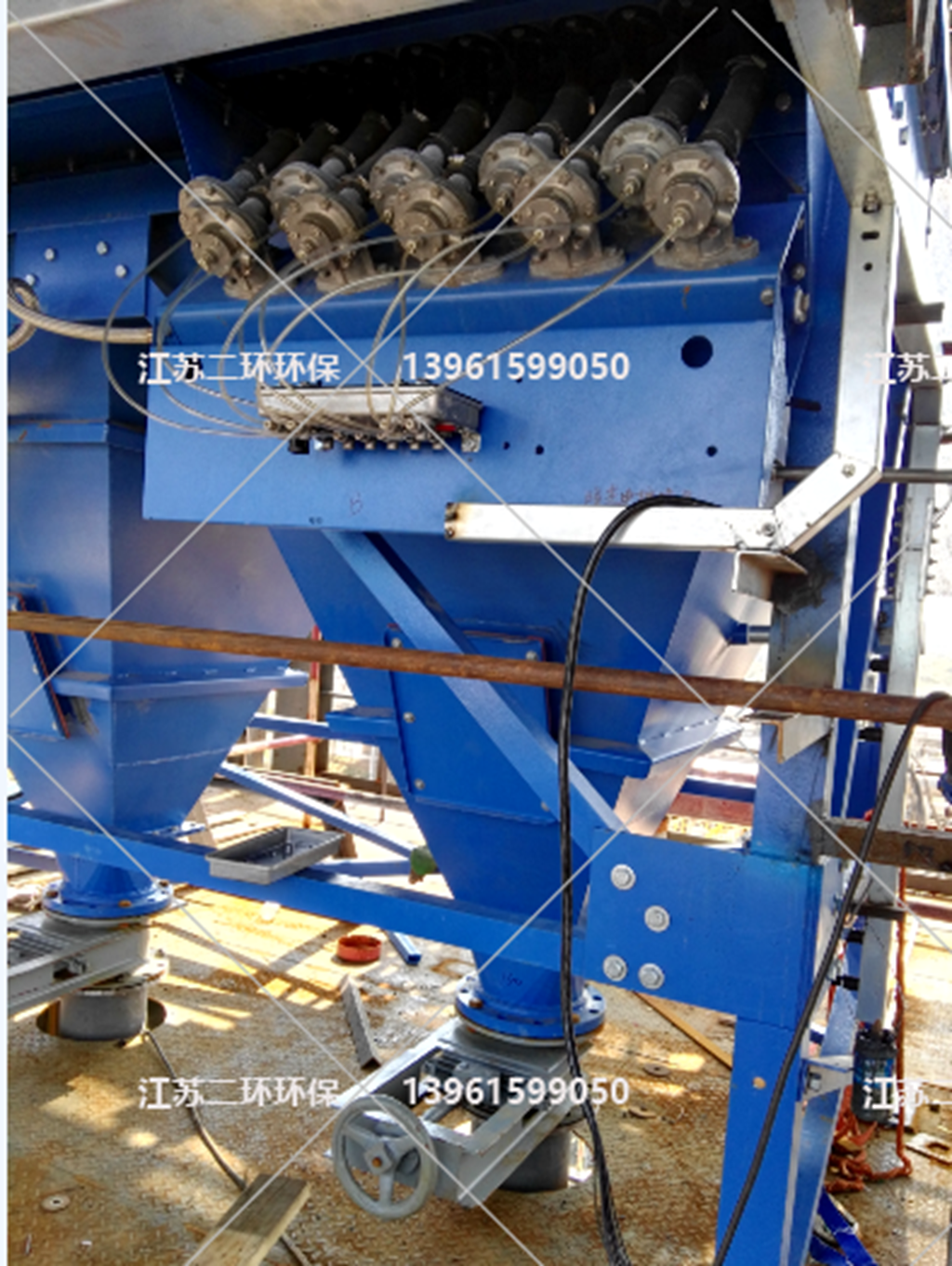

7、此时,瞬间接通脉冲电源,电磁脉冲阀开启,4公斤以上压力的压缩空气瞬间引入周边空气作为二次放大的充足气源,一并高压喷吹打入布袋。使布袋瞬间膨胀变形鼓起,而产生振动,在高压脉冲气流冲刷的作用下,附着在布袋外表面上的粉尘被一扫而光,掉入除尘器底部收集粉尘的灰斗收尘箱中。
8、清灰完毕后,电磁脉冲阀关闭,滤料外表面粉尘清除后,阻力变小,滤料获得再生,再次恢复拦截粉尘的功能。当阻力上升时,再次自动循环清灰再生工作。



我们为解决除尘疑难杂症而存在
业主:浙江某生物科技有限公司
生产工艺:喷雾、造粒、干燥、收尘后,获得高价值成品粉尘。(注:主要用于回收有价值粉尘时,除尘器也叫收尘器)
粉尘特性:海洋生物油性粉末,轻质量且具有黏性。
现场概况:厂房早已建好,6层高楼,层高5米,设备放满,安装位置有限,除尘设备指定安装在4楼,风量要50000立方米/小时。
业主要求:不得破坏厂房外观,不得拆除大门楼梯,不得现场喷漆造成VOCS污染,不得超出长7米宽3米的有限位置。
环保要求:颗粒物排放浓度小于5毫克/立方米
调研概况:N多家除尘器生产厂家到现场勘查,望而兴叹摇头,无法解决。
二环的方案:
除尘器选型:DLMC扁布袋除尘器,占地面积小,满足业主场地限制。
安装方案:扁布袋除尘器拆散后,碎片化从门窗进场,然后模块化组装,积木式拼装,满足业主不破坏厂房外观要求。
生产方案:出厂前酸洗、磷化、喷塑涂装设备零部件,安装现场不喷漆,不二次污染业主环境而造成危害。
环保方案:选用美国BHA出品的EPTFE覆膜布袋,作为核心过滤单元,脉冲喷吹压缩空气清灰系统则选用澳大利亚高原品牌。




















(1)适用于新能源新材料、汽车制造、船舶制造、金属加工、橡胶轮胎、烟草提炼、食品加工、精细化工、粮食、制药、电子、冶炼、纺织等行业的烟尘治理净化。
(2)近期热门应用场景:烟草生产、矿石粉碎等。
(3)可祛除颗粒物粉尘、烟雾等,同时也作为某些有价值粉尘(贵重金属、稀土粉尘、石墨烯粉尘等)的回收收尘装置。
(4)适用于温度240摄氏度以下的烟尘,超高温烟尘需要额外配套烟气冷却装置。

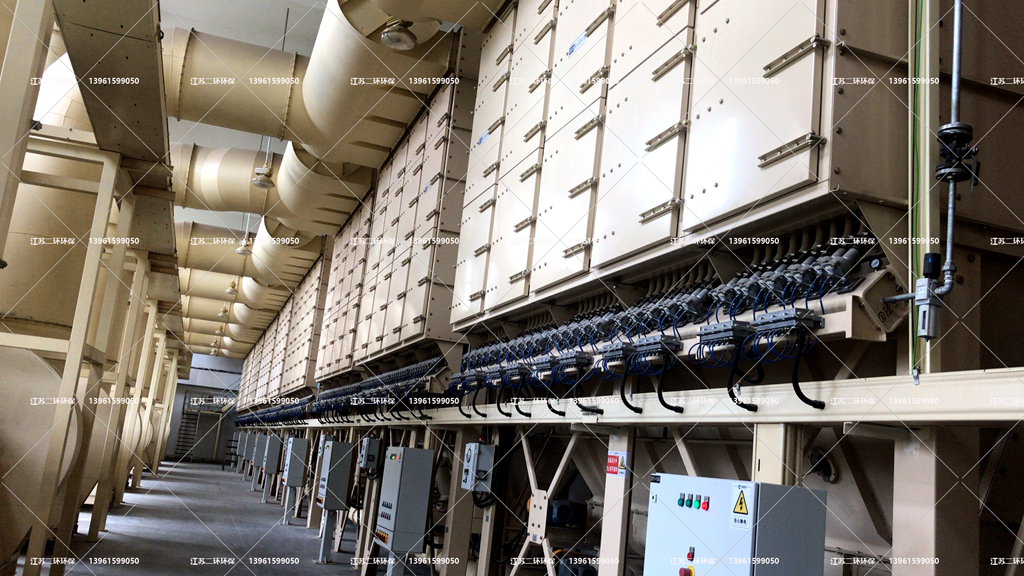

(5)可以安装在封闭车间,配套高精度滤料,内排循环空气,零排放,无外排烟尘。
(6)能用滤筒除尘器的工况都能用布袋除尘器。
