焊烟除尘一体机

产品分类： 滤筒式除尘器
机器人焊接设备时，需要作出移动并旋转动作，因此四周不能有障碍物。人工集中焊接设备时，往往所焊接工件体积比较大，无法固定在某一个点。因此，如何把飘散无序焊接烟尘收集起来，并通过吸罩、抽风管道排出去是解决焊烟污染的关键。
订购热线：400-822-9050

产品简介

注意：移动式焊烟净化器单机，请点击相关专题网页。地址：http://www.erhuancn.com/cp94.html
1、机器人焊接设备时，需要作出移动并旋转动作，因此四周不能有障碍物。
2、人工集中焊接设备时，往往所焊接工件体积比较大，无法固定在某一个点。
3、因此，如何把飘散无序焊接烟尘收集起来，并通过吸罩、抽风管道排出去是解决焊烟污染的关键。
4、整体车间除尘能耗较大，投入也过大。因此只能针对污染物产生点，做局部微负压处理。
5、局部微负压就是搭建相对密封的空间，做成小屋形式，这样就把烟尘污染控制在这一个区域。
6、小屋或房子可以用透明PC板材搭建，也可以用彩钢结构搭建，还可以用透明PVC挂帘（超市入口处防止空调跑气的那种帘子）来实现。
7、对于较大的焊接件，要考虑到行车叉车的搬运方便，因此可以搭建移动式的伸缩帆布房子。焊接时展开，吊装时收缩起来。
8、国家排放标准是20毫克/立方米，选用的滤筒可以满足排放要求。
9、采用滤筒+高效过滤器组成二级除尘，或者滤筒+活性炭过滤器+高效过滤器组成三级除尘，即可控制烟尘1毫克以下，可以直接室内排放。
10、对于产生大量焊接火花的工序，管道需要加装防火装置。通过安装管道型火花捕捉器或者旋流型火花捕捉器来防止滤筒被火花点着。

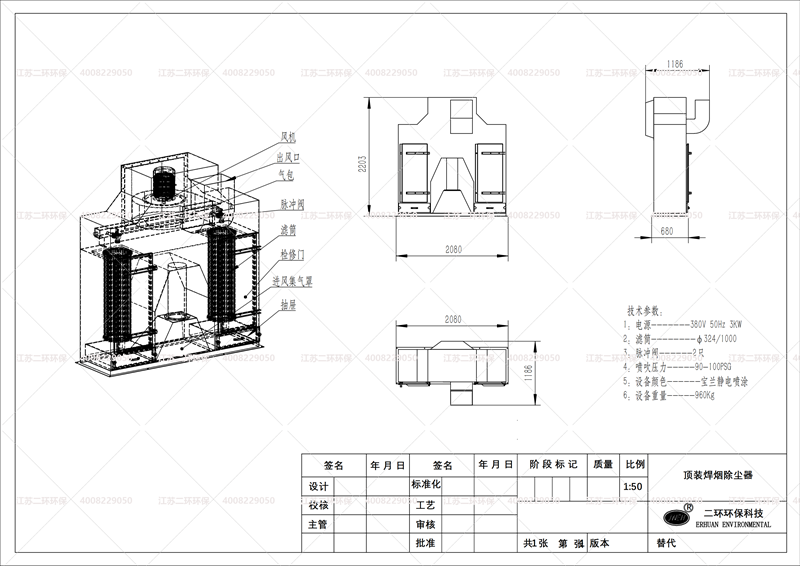

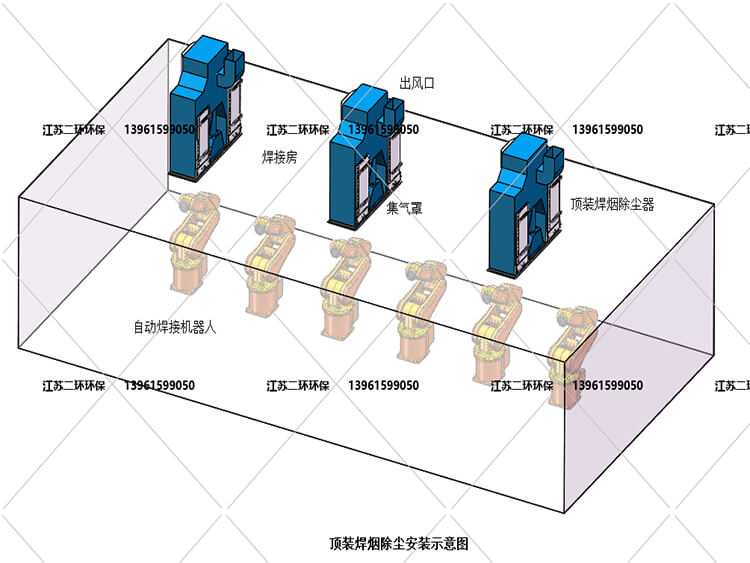

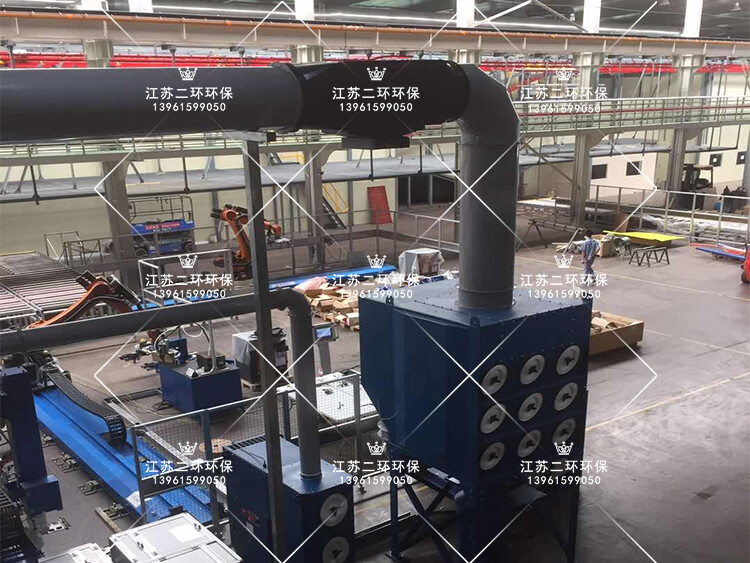

方案一：选用适合机器人顶部安装的一体机，直接室内排放。

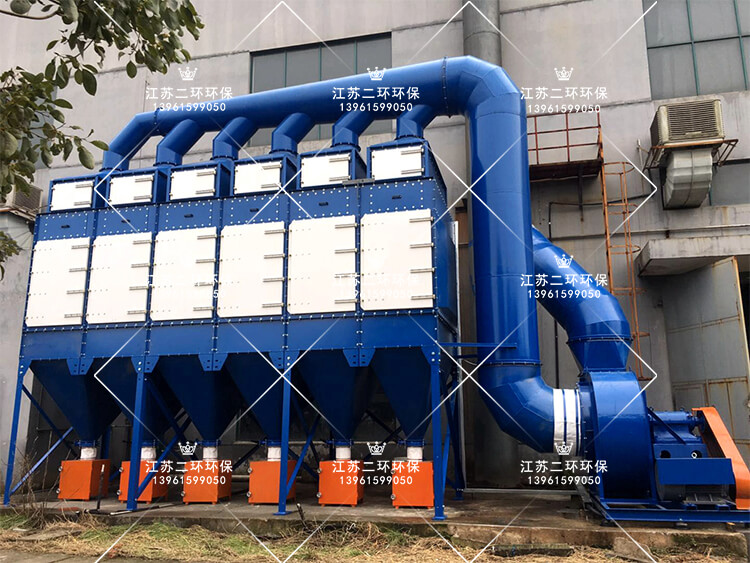

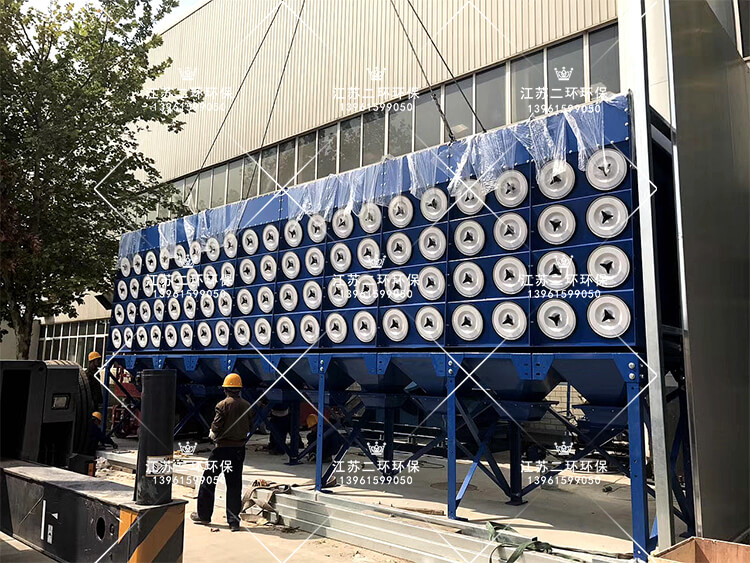

方案二：选用斜插沉流式滤筒除尘器

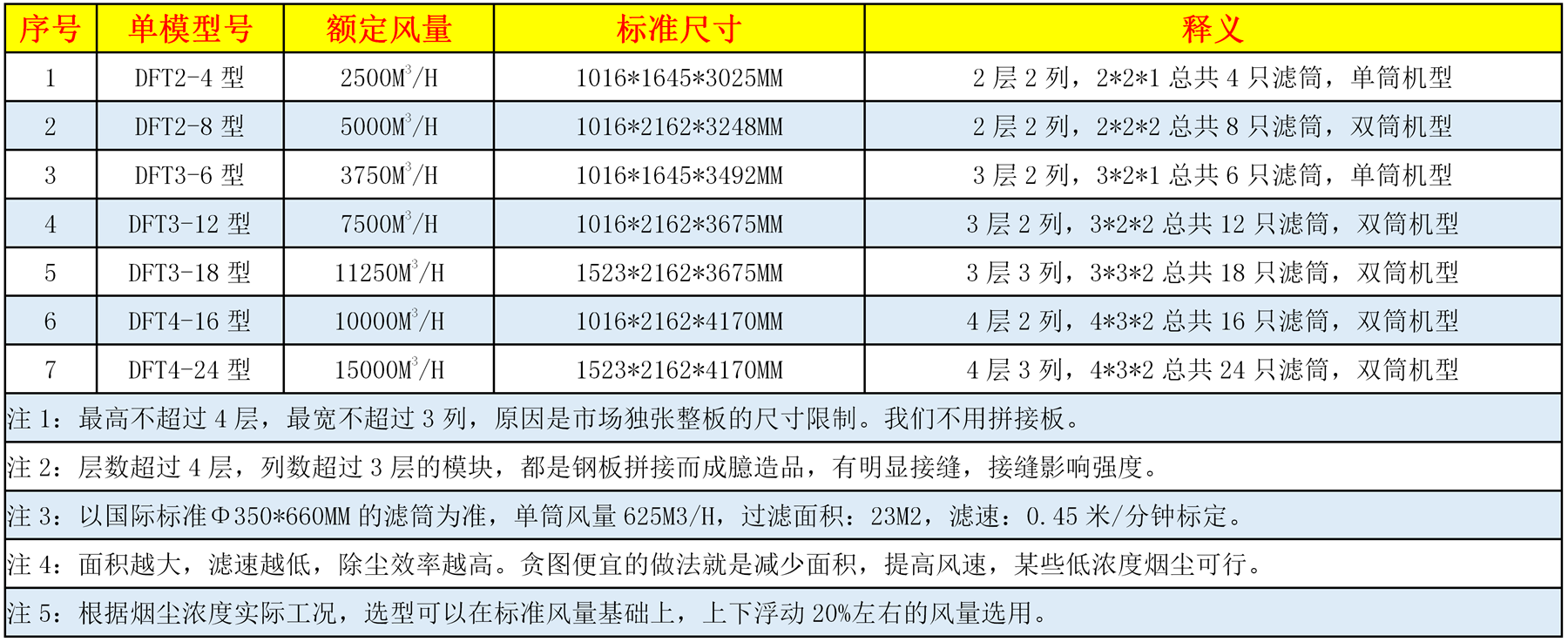

1、不同的模块，具有不同的风量，相同的模块，具有相同的配置。
2、滤筒采用的是国际标准规格350*660MM，通常以单筒625风量来标定。
3、同等高度、同等深度，不同宽度的模块，可以任意拼装组合成所需风量的组合机型。
4、每个模块具有标准的尺寸、额定配置、风量。
5、例如现在购买的是4万风量的整机，以后技改，可以拆分成4台1万风量的单机。
6、例如需求4万风量的除尘器，则购买4个1万风量的模块组合而成。
方案三：选用HEPA高效滤筒除尘器！！！

1、不同的模块，具有不同的风量，相同的模块，具有相同的配置。
2、同等高度、同等深度，不同宽度的模块，可以任意拼装组合成所需风量的组合机型。
3、每个模块具有标准的尺寸、额定配置、风量。
4、例如现在购买的是4万风量的整机，以后技改，可以拆分成4台1万风量的单机。
5、例如需求4万风量的除尘器，则购买4个1万风量的模块组合而成。

1、接通电源与压缩空气，按下开关按钮，引风机启动，除尘器开始工作。
2、电焊、氩弧焊、二氧化碳气保焊的烟尘，在引风机抽风的动力作用下，进入除尘器进风口。
3、然后进入滤筒表面，由于气流截面突然扩大及气流分布板的作用，风速骤降，气流中一部分粗大颗粒在风动力和惯性力的作用下相互碰撞，自然沉降到底部集灰斗；粒度细、密度小的尘粒，通过扩散和筛滤等组合效应，沉积在滤筒滤料的外表面上而被拦截。
4、洁净的气体穿透滤料，从滤筒内壁集中排出，进入洁净室。
5、洁净室中的空气由经风机抽出直接排放在车间内，无排放烟囱。
6、过滤元件滤筒的阻力，随着滤料表面粉尘积累层厚度的增加而增大，压差仪表会显示压差变化。
7、喷吹控制方式可以分为压差控制、时序控制、人工控制。指针式的压差仪表会实时监测滤筒压差，直观可读。脉冲控制仪会自动进行启闭阀门，开启压缩空气喷吹清灰。
8、此时，瞬间接通脉冲电源，电磁脉冲阀开启，4公斤以上压力的压缩空气瞬间引入周边空气作为二次放大的充足气源，一并高压喷吹打入滤筒。使褶皱的滤筒瞬间膨胀变形鼓起，而产生振动，在高压脉冲气流冲刷的作用下，附着在滤筒外表面上的粉尘被一扫而光，掉入除尘器底部收集粉尘的灰斗收尘箱中。
9、清灰完毕后，电磁脉冲阀关闭，滤料外表面粉尘清除后，阻力变小，滤料获得再生，再次恢复拦截粉尘的功能。当阻力上升时，再次自动循环清灰再生工作。
